泰和安JTY-GM-TX3130點型家用感煙火災探測器接線安裝技術

1 概述

JTY-GM-TX3130 點型家用感煙火災探測器（以下簡稱感煙探測器）。本產品能夠探測火災發生初期產生的煙霧并及時發出聲報警信號。內置集成無線組件，穩定可靠，可與家用火災報警控制器組網。本產品適用于家庭、賓館、公寓等場所。

2 特點

2.1 具有自動補償功能，對于一定程度上因?yàn)橥獠凯h(huán)境（溫度、濕度、灰塵、靜電等）因

素的變化而引起的性能漂移，可自動進行補償，提高了感煙探測器的可靠性。

2.2 具有自檢功能，自檢時發出聲、光指示信號。

2.3 具有電池欠壓提醒功能。

2.4 采用 430M/470M 無線通訊技術，無需布線。

2.5 內置 ID，可與家用火災報警控制器組網。

2.6 PCB 板全密封防護工藝。

3 技術參數

3.1 工作電壓：DC3V （2 節 1.5V FR14505/AA 電池）

3.2 工作電流：

3.2.1 監視電流：< 20uA

3.2.2 報警電流：< 30mA

3.3 通訊方式： 無線通訊

3.4 發射功率：< 20dBm

3.5 更大 通訊距離：50m

3.6 頻段：433MHz

3.7 報警聲壓級：聲音由小到大，穩定后正前方 3 米處 45dB～75dB（A 計權）

3.8 感煙探測器的狀態指示：

3.8.1 正常監視狀態：綠燈每 75s 閃爍一次，蜂鳴器不發聲

3.8.2 故障狀態：黃燈每 50s 閃爍一次，蜂鳴器短暫發聲

3.8.3 報警狀態：紅燈常亮，蜂鳴器發出報警聲

3.9 使用環境：溫度-10℃～+55℃ ，相對濕度≤95%RH，不凝露

3.10 顏色：珍珠白色

3.11 重量：約 146g（帶電池）

3.12 外形尺寸：直徑：100.3mm 高：48.0mm(含底座)

3.13 執行標準：GB 22370-2008 家用火災安全系統

4 結構特征與工作原理

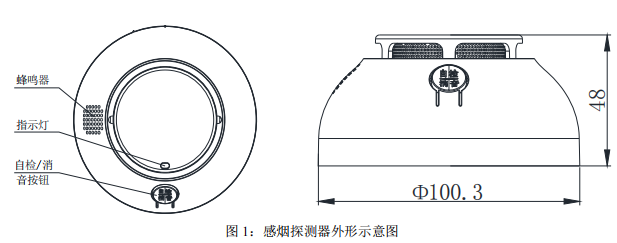

4.1 感煙探測器外形尺寸示意圖，如圖 1 所示（單位：mm）

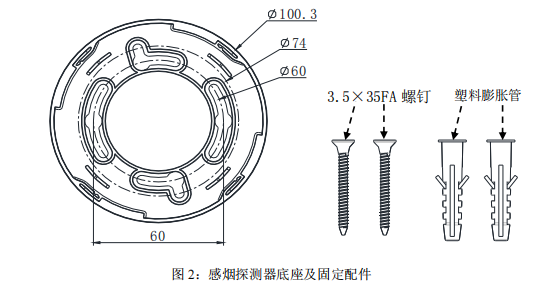

4.2 感煙探測器底座尺寸示意圖，如圖 2 所示（單位：mm）

4.3 工作原理

本產品主要采用紅外散射原理來探測火災。一對二極管（紅外發射、接收二極管）安

裝在黑體中，在無煙環境下，紅外接收管幾乎接收不到信號，當火災發生時，會有煙霧進

入迷宮，由于煙霧對光線的散射作用，使紅外接收管接收到一個較弱的信號，利用放大電

路對該信號進行放大，觸發電路對放大后的信號進行閾值判別，若達到報警門限，則蜂鳴

器輸出報警聲，同時指示燈常亮，并通過無線通訊模塊將報警信息傳給家用火災報警控制

器，實現報警，使人們及早得知火情。

5 安裝說明

1.適宜安裝的位置：要想獲得最快的探測速度，感煙探測器的安裝位置很重要，更佳 位置

應在房頂?shù)闹虚g。

① 安裝于房頂時：感煙探測器的邊緣應距任何一面墻壁不小于 0.5m。

② 安裝于傾斜或人形屋頂時：感煙探測器應與屋頂保持一定的距離。當坡度小于 30 度時，距離 0.2m 為宜，大于 30 度則以 0.3m~0.5m 為宜。

③ 對燃燒產生的煙霧來說，樓梯的作用與煙囪類似，因此樓梯應安裝感煙探測器。

④ 空氣流通的兩個區域應分別安裝感煙探測器，如客廳與臥室兩個區域，每個區域應至少安裝一個感煙探測器。

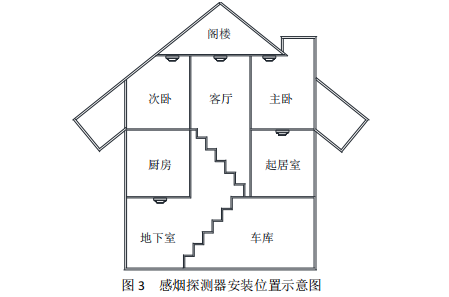

⑤ 感煙探測器安裝的位置可參考圖 3 ，請結合實際情況確定更佳 的安裝位置。

2. 應避免安裝的位置

① 溫度低于零下 10℃、高于 55℃或相對濕度≥95%RH 的區域。

② 多灰塵區域。灰塵進入探測器內部可能引起誤報警。

③ 空氣回流不暢的地方。發生火災時，煙霧等燃燒產物不能及時有效的進入空氣回流不暢的地方。

④ 勿將感煙探測器安裝在產生可燃煙霧顆粒的場所，如車庫、廚房、熱水器、暖氣的位置。

⑤ 感煙探測器不宜安裝在風機的送風口或抽風口附近，因?yàn)轱L(fēng)機口附近的煙霧濃度不能有效的反映房間內整體的煙霧濃度。

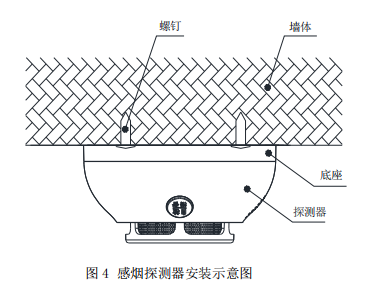

3. 感煙探測器安裝示意圖如圖 4 所示

按圖 4 所示，用塑料膨脹管和 3.5×35FA 螺釘將感煙探測器底座固定在屋頂上，安裝孔距

如圖 2 所示。

打開感煙探測器上蓋，將 2 節 AA 電池推入感煙探測器電池槽內，扣好感煙探測器上蓋，

按一下自檢按鍵，紅、綠、黃燈交替閃爍并發出報警聲，則感煙探測器工作正常。

如不正常，則應檢查電池是否正確安裝或電壓過低。

感煙探測器測試好后，將感煙探測器扣在底座上，順時針旋緊到位。

6 使用和操作

6.1 自檢測試：感煙探測器裝好電池后即可正常工作，按下自檢按鈕 1S 后松開，蜂鳴器

發出報警聲同時紅、綠、黃燈交替閃亮，報警聲結束后，感煙探測器恢復正常工作狀態。

6.2 組網注冊操作：與家用火災報警控制器組網需進行如下操作：

6.2.1 操作家用火災報警控制器進入注冊界面；

6.2.2 需組網（注：組網數量不能大于 16）的感煙探測器長按“自檢/消音”按鈕5S~8S，直至感煙探測器綠燈閃爍一下，松開按鍵，探測器進入待注冊狀態，再短按感煙探測器“自檢/消音”按鈕，完成注冊，其余探測器按照相同的方法進行注冊。注冊成功后，家用火災報警控制器注冊界面顯示新增的注冊信息。

7 注意事項

7.1 感煙探測器與家用火災報警控制器的無線信號傳輸受外部環境影響（墻壁的阻擋與吸收、其他無線信號的干擾等）。

7.2 定期對感煙探測器進行報警功能測試。

7.3 房間進行裝修、粉刷施工時，請務必裝上防塵罩，以免感煙探測器受到灰塵污染。

7.4 正常環境下，電池使用壽命可達到三年，但高溫、高濕、電磁干擾大等惡劣環境將縮短使用時間，當感煙探測器每 50 秒黃燈閃爍一下，并發出短促的“滴”聲音，請及時更換新電池。

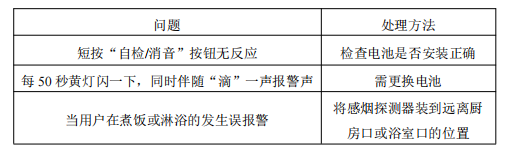

8 常見故障與排除
