泰和安J-SJP-M-TX3142手動火災報警按鈕接線安裝技術

一、概述

J-SJP-M-TX3142 手動火災報警按鈕（以下簡稱報警按鈕），結構美觀大方，安裝接線方便

牢靠。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報警信號，控制器

接收到報警信號后，將顯示出報警按鈕的編碼信息與安裝位置信息并發出報警聲響，將消防電

話分機插入電話插孔即可與電話主機通訊。本產品適用于賓館、飯店、機房、銀行、商場、倉

庫、博物館、圖書館、辦公樓等場所。

二、特點

1.采用專用集成芯片

2.軟硬件多級濾波，提高了報警按鈕的抗干擾能力，對電磁干擾有良好的抑制能力

3.按片按下必須采用專用鑰匙手動復位

4.具有獨立常開觸點輸出，可直接控制其他外部設備

5.編碼方式為電子編碼方式，可現場改寫

6.插拔式結構設計，安裝方便牢靠

三、技術參數

1.工作電壓：總線 15-28V 脈沖電壓

2.工作電流：總線靜態電流：≤0.5mA 總線報警電流：≤0.8mA

3.輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤100mΩ

4.啟動零件型式：可重復使用型

5.啟動方式：人工按下按片

6.復位方式：用專用鑰匙復位。產品報警后，打開報警按鈕鑰匙蓋（如圖 1）插入專用鑰

匙向右扭動 90 度，產品即可復位。

7.狀態指示：

火警燈：紅色，正常巡檢時周期性閃亮，閃亮周期約 6s，報警后常亮，故障時燈滅或無規律閃亮

電話燈：紅色，正確鏈接電話線后約 10s 閃亮一次

8.線制：無極性二線制

9.編碼方式：電子編碼，編碼范圍（1～242）

10.使用環境：戶內，溫度-10℃～+55℃，相對濕度≤95%RH，不凝露

11.殼體材料和顏色：ABS，紅色

12.外殼防護等級：IP43

13.重量：約 92.5g

14.外形尺寸：90mm×90mm×34mm（帶底座）

15.安裝孔距：60mm

16.執行標準：GB 19880-2005

四、結構特征和工作原理：

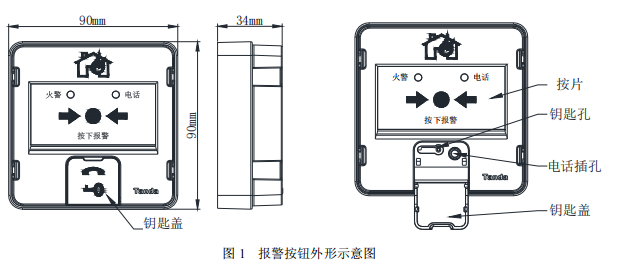

報警按鈕的外形示意圖（如圖 1）

工作原理

本報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按

鈕內置專用芯片，完成報警檢測及與控制器通訊功能。按下報警按鈕按片，可由報警按鈕提供

獨立輸出觸點，用來聯動現場外部設備（如聲光警報器、警鈴、門燈等）。

五、安裝與布線:

警告：安裝設備之前，必須切斷回路電源并確認全部底殼已安裝牢靠。

安裝方法：報警按鈕進線管采用暗裝方式（如圖 2）

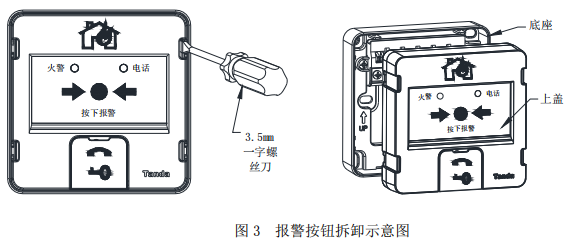

底座安裝時應注意按照底座箭頭方向安裝，安裝后如需拆卸，請使用 3.5mm 一字螺絲刀即可將報警按鈕的底座與上蓋拆開(如圖 3)。

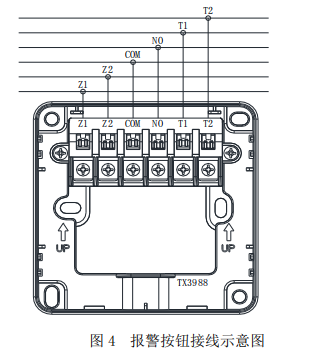

布線：產品接線示意圖（如圖 4）

Z1 、Z2 ：與報警控制器信號總線連接，無極性。

NO、COM：額定 DC30V/100mA 無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可

直接控制外部設備。

T1、T2：與消防電話系統連接，無極性。

布線要求： 總線(Z1、Z2)采用 RVS-2*1.0 mm2或 1.5 mm2線；觸點線(NO、COM)采用 RVS-

2*1.0 mm2或 1.5 mm2線；消防電話線(T1、T2)采用 RVVP 屏蔽線，截面積≥1.0 mm2。穿金屬

管（線槽）或阻燃 PVC 管敷設。
